GRINDA MTR® T
Grindă prefabricată compozită otel-beton cu zăbrele reticulare.
Prefabricare ușoară pentru sisteme constructive tradiționale
Necesită cofrare și sprijinire provizorie în faza de montaj și de turnare a planșeului, neavând placă inferioară și fiind complet înglobată în betonul turnat monolit.
Soluție care înlocuiește armarea clasică realizată în șantier din bare de oțel-beton nervurate, oferind avantajele unei structuri mixte oțel–beton: o prefabricare cu elemente ușoare, ce poate fi integrată în sistemele constructive tradiționale, atât pentru clădiri noi, cât și pentru reabilitarea celor existente.
Grinda MTR® T nu este autoportantă și trebuie rezemată pe cofraj sau pe placa prefabricată tip predală.

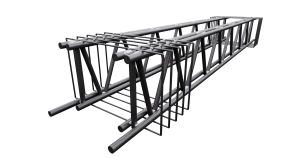

Cu ajutorul grinzilor MTR® T pot fi realizate grinzi integrate în grosimea planșeului chiar și în situațiile în care betonul armat obișnuit nu permite acest lucru. Grinda este alcătuită din una sau mai multe zăbrele metalice din oțel structural, dispuse la interaxe variabile, între 15 și 25 cm. Fiecare zăbrea este alcătuită din două bare longitudinale superioare și două bare longitudinale inferioare, conectate prin elemente reticulare centrale, ansamblul fiind completat în șantier prin turnarea betonului de conlucrare.
Grinzile MTR® T pot fi utilizate la orice tip de planșeu și de structură verticală și pot fi folosite pentru construcția oricărui tip de clădire în care autoportanța nu este necesară.
CARACTERISTICI TEHNICE
REGLEMENTĂRI TEHNICE APLICABILE
- Eurocodurile 2, 3 și 4;
- Pentru proiectări în zone seismice: Eurocodul 8 si P100-1/2025.
REZISTENȚĂ LA FOC
Obținută prin dimensionarea adecvată a stratului inferior de acoperire cu beton a armăturii, fără costuri și lucrări suplimentare.
TIPOLOGII
Noduri structurale
Optimizarea intersecțiilor la nivelul nodului.

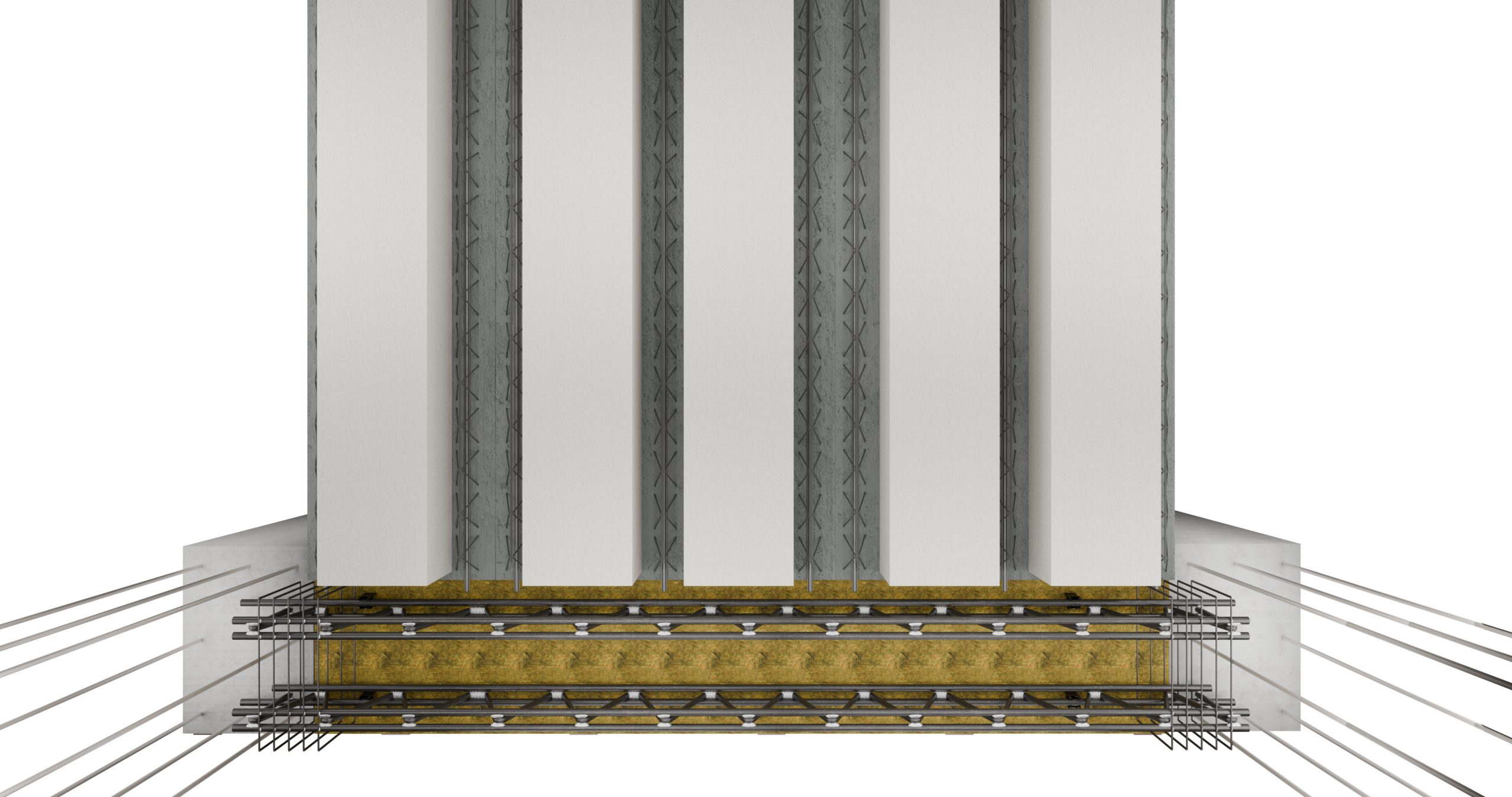

Grinzile din MTR® System se reazemă pe elementele portante verticale, stâlpi și pereti, prin intermediul unui sistem special de reazem, sudat la extremitățile grinzilor, proiectat personalizat pentru a evita interferențele cu barele de armătură lăsate pentru continuitate.
Conectarea elementelor din MTR® System la elementele portante adiacente, precum grinzi în continuitate, stâlpi și pereți structurali, se realizează prin crearea nodurilor structurale folosind bare de oțel B500C pentru beton armat.
După intărirea betonului, elementele MTR® System devin structuri compuse oțel-beton, însă secțiunea de legătură grindă-stâlp este, din punct de vedere al comportării la încovoiere, o secțiune de beton armat obișnuit.
AVANTAJE
- SOLUȚII CONSTRUCTIVE | Ansamblul grindă–planșeu
GRINDA MTR® T

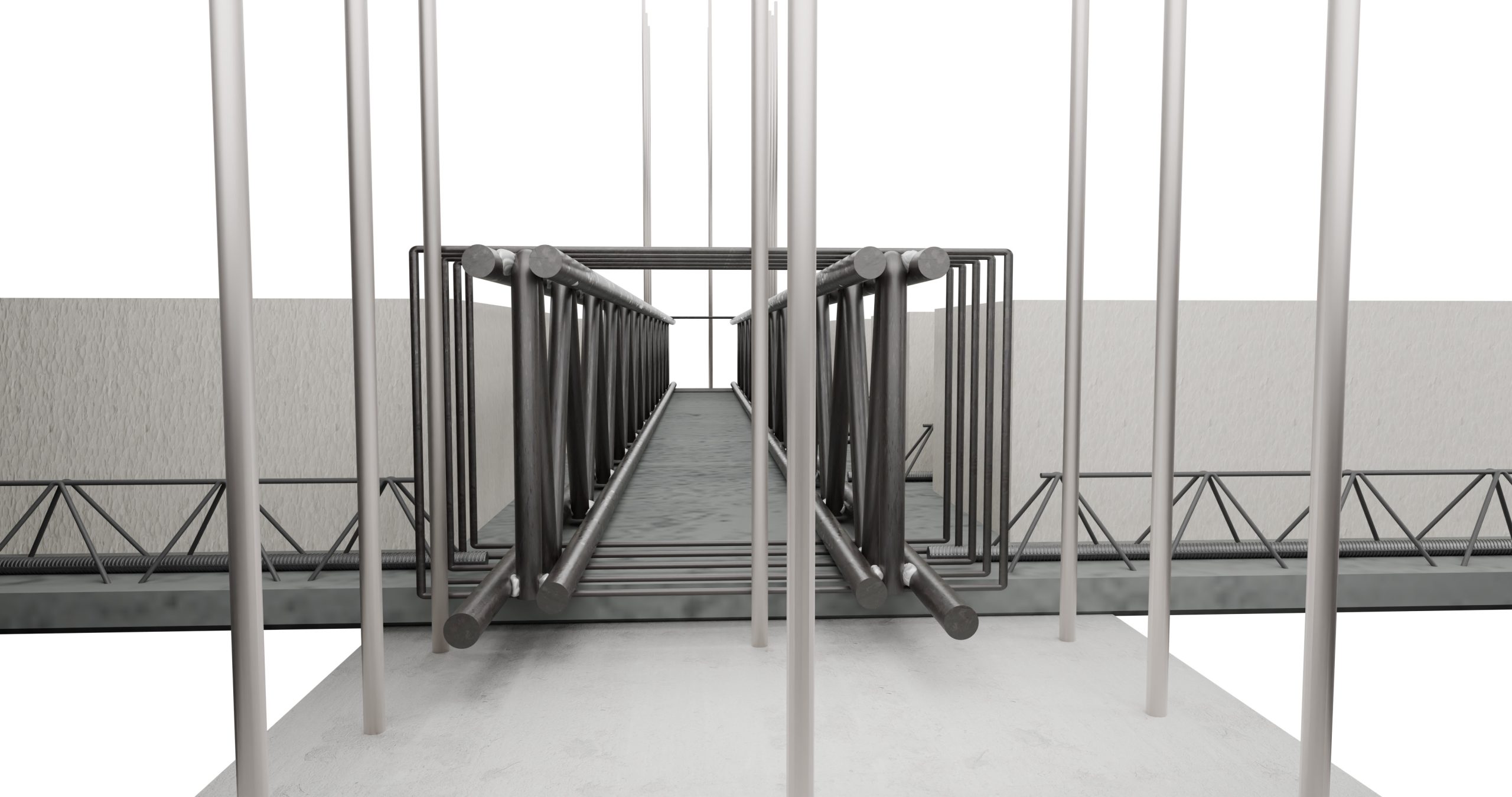

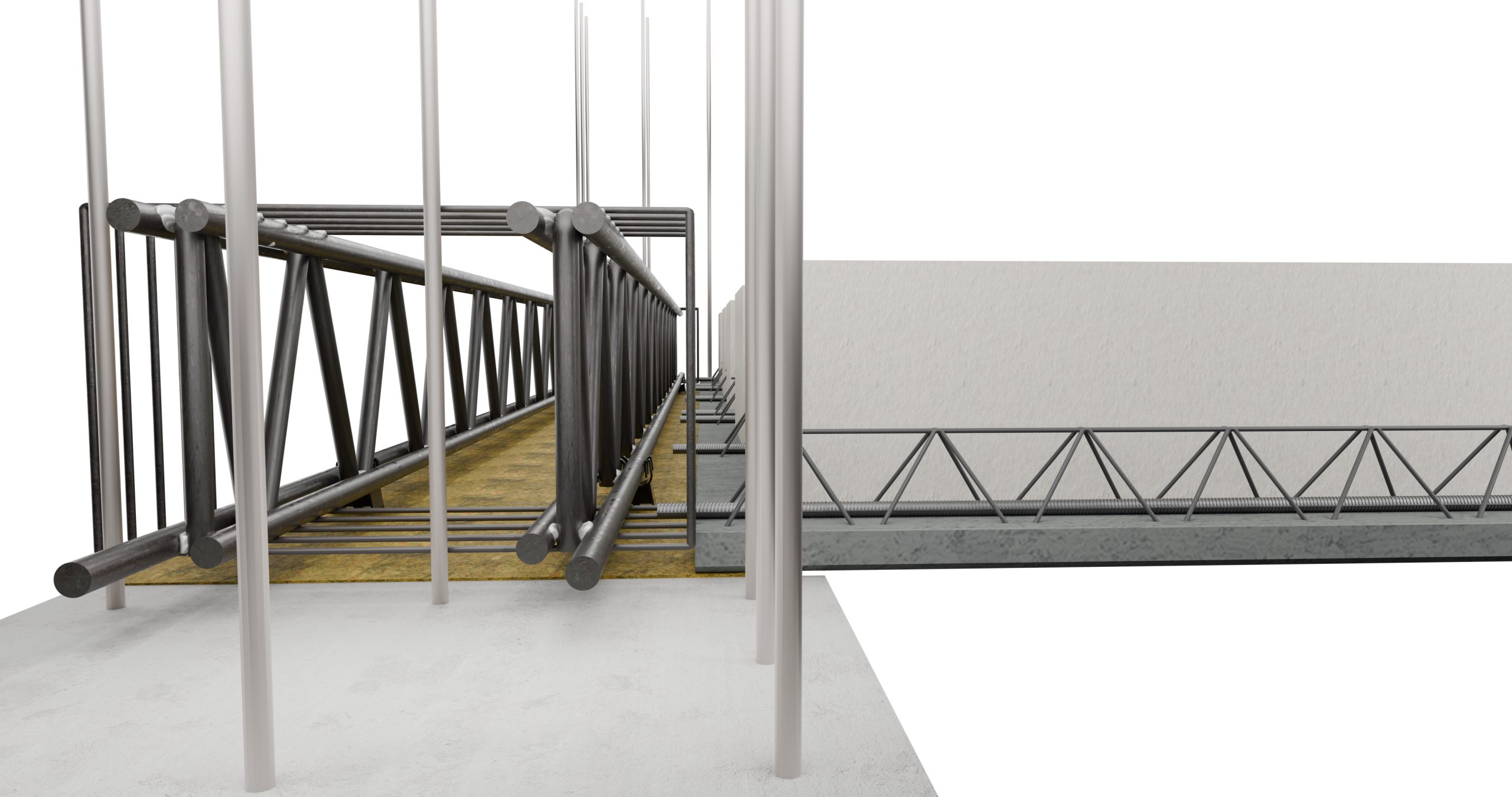

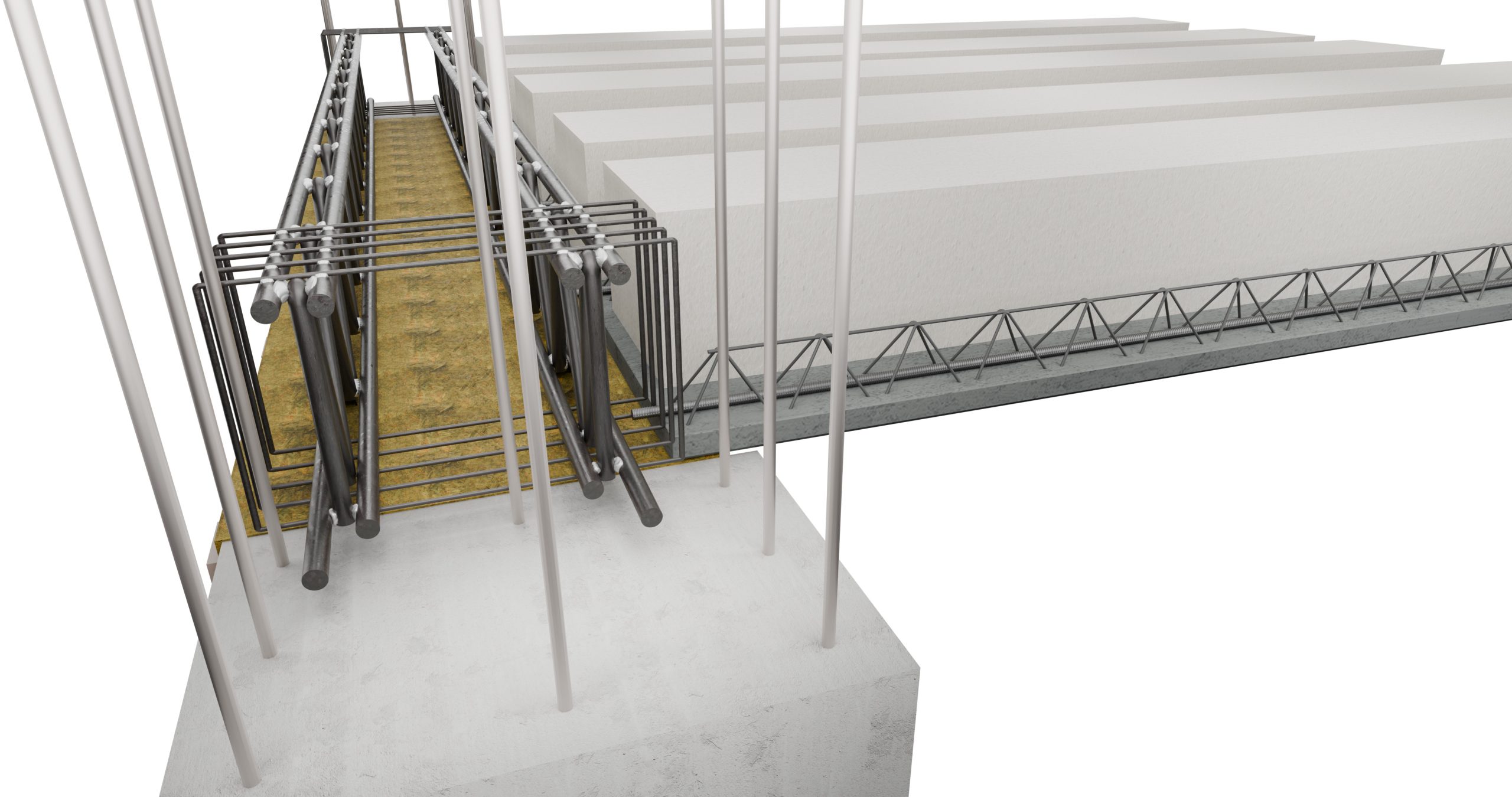

PE COFRAJ CU PLĂCI PREDALĂ
- Clădiri rezidențiale
- Clădiri terțiare (birouri, servicii)
- Parcări

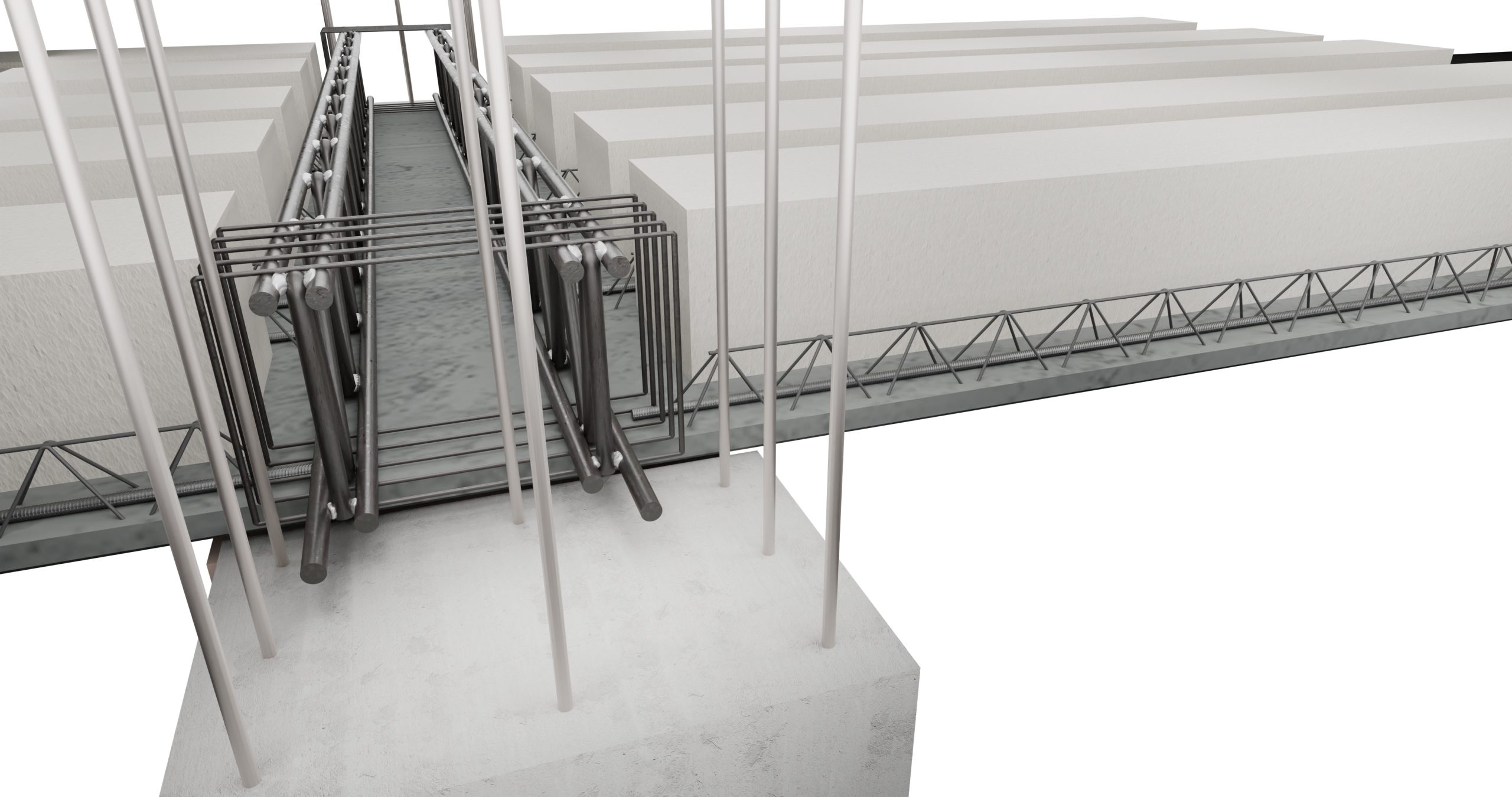

GRINDA MTR® T
PE PLĂCI PREDALĂ
- Clădiri rezidențiale
- Clădiri terțiare (birouri, servicii)
- Parcări
